  1. 紫外線殺菌装置
  2. 紫外線殺菌
  3. エアートゥウィン
エアートゥウインメイン

このページで使用している紫外線は、全て殺菌灯(UV-C)の事を示します。

部屋上部紫外線殺菌装置は、空気感染対策として医療機関で使用されています。

通常の部屋上部紫外線殺菌装置は、天井付近に紫外線を照射して、自然対流で殺菌します。
自然対流任せだと、時間が掛かりウイルス感染の可能性が高くなります。

エアコンを利用する事で、様々な効果が生まれました。

現在のエアコンに紫外線ランプを取り付けて空気殺菌イメージイラスト

目次

室内エアコンで空気を殺菌

エアートゥウイン 製品化の背景

新型コロナウイルの感染拡大要因がエアコンの可能性である事。

エアコンの風が室内を循環して、その風に飛沫が乾燥し浮遊菌として部屋中を飛び回る。

様々な文献により「部屋上部紫外線殺菌装置」がウイルス対策に効果が有る事

「松崎先生」による「米国医師会雑誌」雑記から部屋上部殺菌は
1時間に24回換気したのと同じ滅菌効果がある。

道北勤医協旭川北医院 松崎道幸 先生が紫外線殺菌の必要性を唱えています。

加藤研究室・大岡研究室・菊本研究室 論文建築衛生上微生物汚染対策

紫外線も光ですので、照明のプロとして配光の設計が出来る。

現在ご使用中のエアコンに紫外線殺菌ランプを設置すれば、空気中のウイルスも殺菌出来る。upper-room germicidal UV (GUV:部屋上部紫外線殺菌装置)
エアコン内の真菌(カビ)なども除去しますので、臭いも抑えられる。
そう考えて、設計を始めました。

2020年10月製品化販売開始しました。光学実験も終了し部屋上部のみ紫外線照射確認済み。

1.部屋上部紫外線空気殺菌装置「エアートゥウィン」

様々なエアコンタイプへの設置方法

エアートゥウインは、家庭で多く使用されている壁掛けエアコンや、業務用エアコンなど様々なエアコンへ取り付け可能です。一部除く。

家庭用としての使用方法

2021年8月 静岡県の発表では「デルタ株による、家庭内感染率は100%」

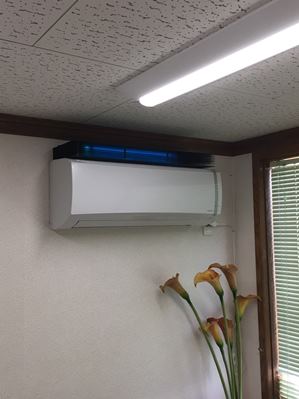

紫外線殺菌装置エアートゥウィンをエアコン上部設置

エアコン上部壁面
エアコンの吸い込み口を利用して、殺菌効果をアップします。

初めは、空気感染予防に家庭用として考えました。

多くの家庭でご不安があるエアコンからの空気感染。そんな不安を解消したいと考え設計しました。壁掛けエアコンの上部に設置しますので、ほとんどのご家庭でご使用可能です。

細菌を出来るだけ殺菌ランプに近づける為、エアコンの吸い込みを利用します。
自然対流+循環式の2段照射で、より早く強力な殺菌効果を生み出します。

業務用としての使用方法

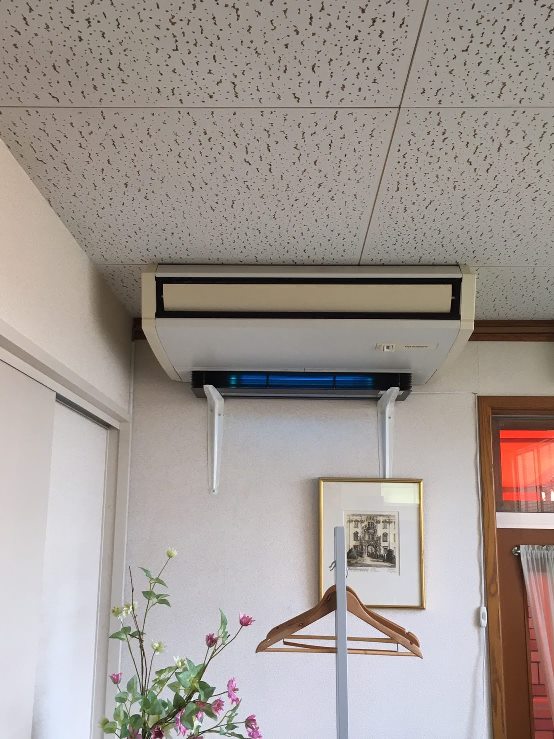

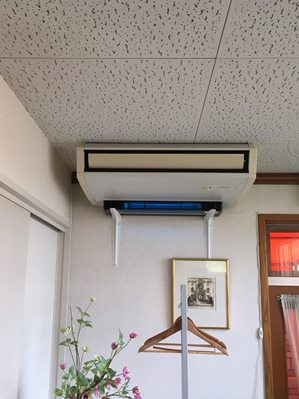

業務用天井吊り下げエアコン対応紫外線殺菌装置エアートゥウィン

業務用天井吊り下げエアコン

エアートゥウィン上方吸気方式
天井吊り下げエアコン下部に取り付けるので、取り付け位置が床から2.1m以上ある事をご確認ください。

業務用としての使用方法 その2


業務用天井カセットエアコン用紫外線殺菌装置 業務用天井カセットエアコン用紫外線殺菌装置点灯

業務用天井カセットエアコン直付け

業務用天井カセットエアコン用が完成しました。
4方向への紫外線照射と殺菌灯2本で細菌の処理能力アップ。
機器内の殺菌エリアも拡大しました。
ご要望の声が多かった業務用エアコンへの対応、お待たせしました。
資料の準備が出来ていますので、お問い合わせください。

エアコンの利用が出来ない場合の使用方法


紫外線殺菌装置エアートゥウィン壁面取り付け

壁面直付け エアコン利用無し

通常の部屋上部紫外線殺菌装置と同様の効果が得られます。

床上2.1m以上で天井から10㎝以下の壁面
サイドからも紫外線照射可能ですので、広範囲の殺菌効果が期待できます。

エアコン吸い込み口用に下方開口部があります。紫外線を外に漏らさない為、開口部を塞ぐ必要があります。
塞ぎ方を工夫する事で、「殺菌しています。」のアピールも可能です。来客への安心感UP

2.エアートゥウィンの殺菌方法

画像はスライドショーに成っています。


部屋上部紫外線殺菌装置の紫外線配光 紫外線配光のイラスト エアコンの吸気での風の向き 風に乗って来るウイルス エアコン内部まで紫外線照射する。

エアコン上部の装置が空気を吸い込んでいるか?の確認動画です。

エアートゥウィンの特徴

エアコン上部設置で更なる殺菌効果を生み出します。

動画で確認できる吸い込み効果

たばこの煙がエアコンの吸引により殺菌装置に吸い込まれていく様子が解ります。
吸い込まれた先には、強力な殺菌ランプが有りますので、全ての細菌は「あっ!と言う間」に不活性化させます。



圧倒的な低価格

無駄な事を省いて出来るだけ簡単に。
新型コロナウィルスによりダメージを受けた業界へは特別価格をご用意いたします。

部屋の隅々まで届く広配光。機器サイドまで届きます。

サイドまでシェードを伸ばすことにより、安全性と広配光を実現。

超薄い水平照射で、天井から5cm下で天井への照射が0.1μW/㎠以下

危険な紫外線をヒトの皮膚や目に当たらない安全な水平照射です。

超薄型設計

本器は厚さ約6cmと薄型ですので、15cm程度の隙間があれば取り付け可能です。

殺菌力の高いUV-C 日本製殺菌灯を使用しています。製品仕様

この殺菌灯は、国内大手メーカーと同じです。

岩崎電気・東芝ライテックの「殺菌灯器具」「空気循環式紫外線」と使用している殺菌灯は同じです。

紫外線波長 253.7nm GL-20
消費電力 21W
サイズ 幅750mm 奥行き210mm 高さ64mm
紫外線出力 7.5W
紫外線放射強度 77μW/㎠ 1m
日本製 PSE(電気用品安全法)取得器具を採用
ご家庭でのご使用も可能な 3mのコンセント付き 入力電圧100V

3.紫外線殺菌装置エアートゥウィンの実測・設計

オーク製作所製UV-MO2紫外線照度計での実測測定

この装置の最大紫外線量を測定しました。

当社保有の計測器 オーク製作所製 UV-MO2

この数値(4.3mW/㎠)に「秒」を×(掛け算)と細菌の不活性化数値「mJ/㎠」に成ります。

4.3mW/㎠ × 1.5秒 = 6.45mJ/㎠

紫外線で殺菌できる細菌一覧からインフルエンザウイルスは6.6mj/㎠ですので、約1.5秒で不活性化出来るという事に成ります。
新型コロナウイルスは「3mj/㎠」ですので、約0.7秒で不活化する事に成ります。

新型コロナウイルス文献
スタンレー電気と山口大学の新型コロナウイルス実証実験

岩崎電機の試験では、新型コロナウイルス「3mj/㎠」で不活化確認

新型コロナウイルス文献
岩崎電気 当社の紫外線(UV)ランプによる新型コロナウイルス不活化の有効性を確認

岩崎電機の製品で使用している殺菌灯は(GL-15など)エアートゥウィンで使用しているランプと同じ(サイズ違い)です。

見えない光は、測定しないと解りません。だから、実測が必要、証拠ですよね。

ネットで同様の製品を見ていると

紫外線の波長や強度の記載がない製品が多い。下記「秋吉准教授」のHP見ると「測定下限」を下回る製品が多かった。
ですので、命に係わる事にも生り兼ねないので
「エアートゥウィン」で使用している「殺菌灯」「測定値」全て公開します。

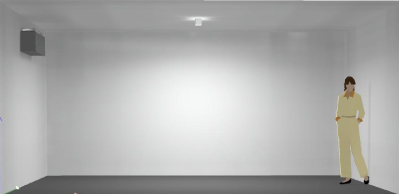

紫外線確認サンプルルーム、紫外線無し 紫外線確認サンプルルーム、紫外線あり

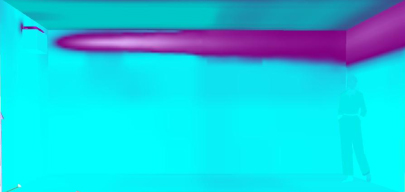

紫外線配光シミュレーションの画像

紫外線は、上部にしか照射されてなく、安全が確認できます。

紫外線を見える化して見ました。水色の部分が0.1μW/㎠以下。労働基準では0.2μW/㎠で8時間の暴露まで。
床から2m以下に紫外線が照射されてはいけない。

部屋の隅々まで殺菌効果があるのが解ります。

紫色の部分が殺菌効果のある範囲となります。何度も照度シミュレーションをして最適なシェード長を導きました。

画像の加工を一切していません。3Dで動かしていると、良く解るのですが、画像だけですと解りづらいかも知れません。

4.新型コロナウイルスは、空気感染するのか?

紫外線の有効性が、様々な研究により証明されています。

当社のウイルス対策への考え方

エアロゾルは、物理用語で医療用語ではない。と言ってる人が居ましたが、何用語など関係ない。とにかく空気中のウイルスが感染源に成って居る事は明らかなので、言葉では無く実際に感染を防ぐ事が大切なのでは?
インフルエンザは、100万個のウイルスが体内に入ると感染するそうです。と言う事は90万個なら感染しない。だったら、その場のウイルスの数を少しでも減らせば感染しない。
より早くウイルスの数を減らす事、より早く室内環境を安全にする事。それがウイルス対策だと考えています。

5.設置事例 医療機関、事務所、施設、家庭などで使用されています。

医療機関への採用が有ると言う事は、ドクターに認められたという事

この事例は、作った事例では無くホームページから問い合わせ頂き、採用して頂いた事例です。

千葉県市原市 小野木医院様

空気感染にはUVC! ブログ

医院長小野木先生に、ご評価頂きました。ありがとうございます。他のブログにも興味深い記事がありますので、ご覧ください。
殺菌にはスピードが大切。

紫外線殺菌装置を医療機関に設置した事例 紫外線殺菌装置を高部こどもクリニック様へ導入しました。

エアートゥウインを医療機関へ設置

昔大きな病院で紫外線の殺菌効果や危険性は理解している。医院長より

お問い合わせから、導入までさすがに理解が早い。
部屋上部殺菌だけでも効果が十分あるのに、なぜエアコンの上なのか?
構造を見て「あっそうか!」の先生の声がうれしかったです。

設置が終わり紫外線照度計を使い実測

院長先生自ら測定器を持って部屋上部の測定。プローブ(紫外線受信部分)を少し下げて「下がった下がった。」
「なるほど、そうか確かに部屋上部は数値が出るけど、少し下げると数値が出ない。」と言いながら部屋中を測定しまくりました。

最後にエアートゥウィンの近くを測定「これならあっという間だ!」医院長のこの言葉に開発者として満足でした。

で、院長先生からの依頼でタワー型殺菌装置を製造しました。院長先生の要求は「新型コロナ疑いの患者様を診察する部屋を殺菌して欲しい。ターゲットは5分以内。

殺菌で大切なのは、スピード

ウイルスは空気中で数時間で不活性化します。風邪をひきやすい人等は、保菌者と数分会話しただけで、感染してしまいます。
だから、殺菌するスピードが大切なのです。新型コロナウイルスの不活性化確認資料等を見ると時間が記載していない検証結果が有ります。何時間掛ったのでしょうか?

紫外線殺菌装置導入事例高部こどもクリニック

静岡市清水区高部こどもクリニック

紫外線殺菌装置導入事例静岡トレーニングクリニック

静岡市駿河区静岡トレーニングクリニック

紫外線殺菌装置導入事例別所医院

静岡県三島市の医療機関

紫外線殺菌装置導入事例三浦労務経営事務所

静岡県島田市の事務所

紫外線殺菌装置導入事例静岡トレーニングクリニック待合室

静岡市駿河区医療機関

紫外線殺菌装置導入事例カラオケスナック蜩の宿

静岡県三島市カラオケスナック

紫外線殺菌装置導入事例富士見園

静岡県長泉町事務所

紫外線殺菌装置導入事例別所医院診察室

静岡県三島市医療機関

エアートゥウィンの取り付け

こちらの製品は、少しDIYや器用な方でしたらどなたでも取付出来るように設計しております。電気工事士等の資格など必要ありません。

天井カセットエアコン用は、当社での取り付けに成ります。

エアートゥウィンは、自社開発製品です。
大切なお客様・来場者様・ご家族様を少しでも安心できる環境で過ごして頂く為、ウイルス感染予防にお役立て頂ければ幸いです。

  これから寒くなると、インフルエンザも気に成るし寒いから換気も疎かになりますよね。換気をすると部屋の温度が代わり、冷暖房に負担が掛かるので、電気代、灯油代がかさみます。

その他 サイト内の情報です。

紫外線殺菌装置問い合わせバナー

私見ですが、パーテーションで飛沫を防いでもその場だけ。その後飛沫は乾燥してウイルスは空気中をさまよいます。部屋の広さは解りませんが、感染者が部屋に1人でいて退出後、未感染者が入室すると15分で感染したとの報告があります。空気感染対策は、10分が勝負だと思います。

ページ著者

記事を書いたのは 株式会社ラ・ポルタ 代表取締役 勝見登

紫外線も「光」です。紫外線の強さや、配光などを照度シミュレーションを使い設計する。
株式会社ラ・ポルタ代表取締役勝見は、平成19年からLED照明に携わり、多くの演出照明やライトアップなどの「光」に拘ってきました。
一般社団法人照明学会正会員であり有資格照明コンサルタントでもある。
